LR系列冷冻式干燥机参数与选型指南（1–75 m³/min）| 柳泰克LIUTECH

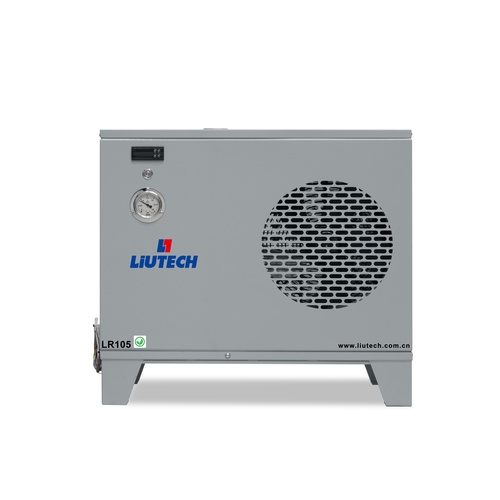

LR系列冷冻式干燥机

核心参数速览

3–10℃ 压力露点

5–13 bar(g) 工作压力

60℃ 最大入口温度

45℃ 最大环境温度

230V/1PH/50Hz 标准电源

风冷 / 水冷W型 冷却方式

工作原理与结构特点

冷冻式干燥机通过制冷循环把压缩空气降温至压力露点以下，使水蒸气冷凝成液态水，再经分离器排出，从而得到干燥的压缩空气。LR 系列在结构上有四项针对性设计：

1. 三合一铝制板式换热器

预冷器、蒸发器、分离器一体化集成，结构紧凑， 压损低
板翅式换热结构，换热面积大、效率高，运行更节能
专利设计分离器，五级分离模式，除水效率稳定

2. 风冷冷凝器，冷热分区

多通道结构，散热快，占用空间小
独立散热空间，冷区与热区分离，避免热风回流削弱制冷能力

3. 热气旁通阀防冰堵

根据负载自动调节制冷量，低负载工况下防止蒸发器冰堵
阀芯采用防腐材质，经久耐用
可灵活调节排水间隔时间与排水量

4. 制冷压缩机分级配置

LR10–26 ：活塞式制冷压缩机，技术成熟，材质坚固
LR40 及以上 ：转子式制冷压缩机，容积效率高，结构紧凑，耐液击
全封闭结构，运行安静可靠；采用环保制冷剂（R134a / R410A），无环保风险

现场经验： 我们在华南地区做空压站改造时，最常见的冷干机故障并不是机器本身坏了，而是 机房通风不良 ——风冷冷干机被贴墙摆放或并列密排，热风回流导致冷凝温度过高，夏季频繁高压跳机。建议冷干机与墙体、相邻设备间距不小于 600mm ，机房温度控制在 40℃ 以下；无条件改善通风时，优先考虑水冷 W 型。

LR10–260 冷冻式干燥机技术参数

型号	流量 m³/min	装机功率 W	制冷剂	接口尺寸 G	冷凝水排口	压降 bar	电源 V/Ph/Hz	重量 kg	外型尺寸 L×W×H mm
LR10	1.0	33	R134a	G3/4"	G3/4"	0.30	230/1/50	350	600×410×500
LR13	1.3	33	R134a	G3/4"	G3/4"	0.30	230/1/50	370	600×410×500
LR21	2.1	34	R134a	G1"	G1"	0.30	230/1/50	530	600×410×500
LR26	2.6	34	R134a	G1"	G1"	0.30	230/1/50	690	600×410×500
LR40	4.0	50	R410A	G1"	G1"	0.30	230/1/50	790	740×444×669
LR66	6.6	55	R410A	G1.5"	G1.5"	0.30	230/1/50	1365	740×444×669
LR85	8.5	70	R410A	G1.5"	G1.5"	0.30	230/1/50	1680	870×462×794
LR105	10.5	75	R410A	G2"	G2"	0.30	230/1/50	1880	870×462×794
LR140	14.0	102	R410A	G2"	G2"	0.35	230/1/50	1980	752×745×960
LR175	17.5	119	R410A	G2"	G2"	0.35	230/1/50	2150	752×800×1020
LR220	22.0	168	R410A	G2.5"	G2.5"	0.35	230/1/50	2650	927×795×1126
LR260	26.0	174	R410A	G2.5"	G2.5"	0.35	230/1/50	2900	927×795×1126

设计工况：工作压力 7 bar(g)；环境温度 25℃；进气温度 35℃。

LR300–750(W) 冷冻式干燥机技术参数

型号	流量 m³/min	装机功率 W	制冷剂	进出口尺寸 DN	压降 bar	电源 V/Ph/Hz	重量 kg	外型尺寸 L×W×H mm
LR300	30	300	R410A	DN80	0.30	230/1/50	3663	1020×1000×1270
LR350	35	310	R410A	DN80	0.30	230/1/50	3943	1020×1000×1270
LR450	45	350	R410A	DN100	0.30	400/3/50	7218	1120×1150×1480
LR500	51	350	R410A	DN100	0.30	400/3/50	7218	1120×1150×1480
LR600	60	500	R410A	DN150	0.30	400/3/50	8530	1300×1100×1920
LR750	75	550	R410A	DN150	0.30	400/3/50	10590	1450×1100×1920
LR300W	30	310	R410A	DN80	0.30	230/1/50	3481	1020×1000×1270
LR350W	35	310	R410A	DN80	0.30	230/1/50	3481	1020×1000×1270
LR450W	45	350	R410A	DN100	0.30	400/3/50	6272	1210×1150×1480
LR500W	51	500	R410A	DN100	0.30	400/3/50	6272	1210×1150×1480
LR600W	60	500	R410A	DN150	0.30	400/3/50	7056	1300×1100×1750
LR750W	75	550	R410A	DN150	0.30	400/3/50	9116	1450×1100×1750

W 型为水冷机型，冷却水接口 R 3/4"–R 1 1/2"。运行条件：最高工作压力 4–13 bar，环境温度 5–45℃，最大进气温度 60℃。

工况修正系数（选型必算）

样本标称流量基于设计工况（环境温度 25℃、进气温度 35℃、工作压力 7 bar(g)）。现场工况偏离时，须把空压机实际排气量除以下列修正系数，得到所需冷干机的标称处理量。

环境温度修正系数

环境温度 ℃	25	30	35	40	45
修正系数	1.00	0.91	0.81	0.72	0.62

进气温度修正系数

进气温度 ℃	30	35	40	45	50	55
修正系数	1.00	1.00	0.82	0.69	0.58	0.45

进气压力修正系数

进气压力 bar	5	6	7	8	9	10	11	12	13
修正系数	0.90	0.97	1.00	1.03	1.06	1.08	1.10	1.12	1.13

选型计算实例： 一台 10 m³/min 空压机，夏季机房环境温度 38℃、进气温度 45℃、工作压力 7 bar。
综合修正系数 ≈ 0.75（38℃插值）× 0.69 × 1.00 ≈ 0.52 ；所需冷干机标称处理量 = 10 ÷ 0.52 ≈ 19.2 m³/min 。
因此不能选 LR105（10.5），应选 LR220（22） 或先增设后冷却器把进气温度降到 35℃ 后重新核算。

适用场景与不适用场景

适合选用 LR 系列的情况

制造业通用压缩空气系统：气动工具、气缸、电磁阀、一般仪表用气
工厂老旧冷干机更新改造，降低压降与电耗
新建空压站后处理系统，与储气罐、过滤器组成标准净化链路
作为吸干机的前置预干燥，组成「冷干机 + 吸干机」串联组合

不适用 / 需另选机型的情况：

要求压力露点低于 0℃（如 -20℃ / -40℃ / -70℃）——冷冻式原理无法达到，须用鼓风式吸干机或转鼓式吸干机
冬季室外管网或低温车间，管道环境温度可能低于 +3℃——仍会结露
对油分要求 ≤0.01 mg/m³ 的食品、医药、锂电工艺——冷干机不具备除油能力，须增配 C 级精密除油与 V 级活性炭过滤器，且源头宜用无油空压机
机房通风极差且无法提供冷却水——建议先改善机房条件再定机型

为什么柳泰克冷干机值得信赖

集团技术背书 ：1994 年成立，2002 年成为瑞典阿特拉斯·科普柯集团在中国收购的第一个品牌，设计、生产与管理均归属集团体系，关键部件由集团全球统一提供。
专利换热设计 ：冷干机采用阿特拉斯·科普柯专利设计，三合一板换结构，比同类产品更节能。
质量体系 ：通过劳氏认证 ISO 9000 质量体系。
全系列覆盖 ：后处理产品覆盖 1–100 m³/min 气量，满足高、中、低压力需求。
服务网络 ：全国多个大区与办事处，提供售前咨询、整机销售、现场维护、配件供应四位一体服务；设有行业领先的主机再制造中心与天津大修中心。

常见问题

LR 冷冻式干燥机能做到 -40℃ 压力露点吗？

不能。冷冻式干燥机受制冷原理限制，压力露点范围约 3–10℃ ，无法达到零下露点。若工艺要求 -20℃、-40℃ 或 -70℃，须选用吸附式干燥机（吸干机），或采用冷干机 + 吸干机串联组合：由冷干机先除去大部分水，再由吸干机深度干燥，可显著降低再生能耗。

冬天车间管道仍然有水，装了冷干机为什么还会结露？

冷干机出口压力露点约 3–10℃，当车间或管道环境温度低于该露点值时，水蒸气仍会在管壁析出。冬季室外管网、低温车间须改用吸附式干燥机，或对管道做保温伴热处理。

冷干机选型可以直接按空压机铭牌排气量吗？

不可以。铭牌排气量是标准工况下的理论值，夏季高温或高海拔地区实际输出会衰减。工程上建议按空压机排气量的 1.1–1.2 倍 选型；夏季环境温度长期超过 38℃ 或排气温度偏高时，放大到 1.3–1.5 倍 ，并优先选用高温型。

常压露点和压力露点有什么区别？

压力露点是在系统工作压力下测得的露点，常压露点是大气压下的数值。同一气源常压露点数值看起来更低，但实际干燥效果远不及压力露点所表征的水平。技术协议中必须明确约定 压力露点指标及对应工作压力 ，避免供应商以常压露点混淆。

LR 系列冷干机需要配前置过滤器吗？

需要。冷干机前端应配置前置除油除尘过滤器，拦截液态油雾与颗粒。若润滑油直接进入冷干机换热器，会在换热面形成油膜，导致换热效率下降、露点升高。建议在冷干机前后分别配置 G 级除油过滤器与后置精密过滤器，详见 LF 系列精密过滤器。
